產品概述
管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計,形成直線型流道,能耗低、運行穩,密封效果好,它兼具電動闡閥、電動蝶閥以及止回閥的功能,通過提高快關時間,能更好地消除水錘危害,保護水泵及管網系統安全。當順轉手輪時,使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣,閘板在導柱之間上下往復完成閥門的開閉工作。
管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出口管道,設計有活塞式與膜片式兩種控制裝置,可分別適用于清水、原水類介質和污水、渣漿水類介質;可通過輔助部件,實時反饋閥門在線運行情況,對距離輸送工程,實現自動控制與運程檢測功能;在產品類型上,我公司研發有普通型、回水低壓型、污水型等五種規格,以滿足不同客戶不同情況的需求。由于結構緊湊、體積小、重量輕,特別適用于大口徑管路系統。
該閥主要用于自動化給排水泵站的離心泵、冶金、石化、水利、市政、環保等行業供排水系統。

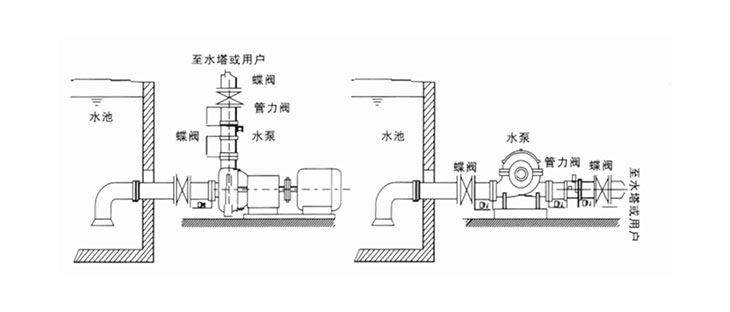

安裝示意圖
安裝型式說明
1、管力閥可立式安裝,也可以臥式安裝。為了安裝維修方便,在空間許可時,應優先考慮臥式安裝,應保證閥軸水平。
2、當閥門關閉時,閥板光面為進口方向,裝有閥軸有控制缸頂桿的一面為出口方向。嚴禁反向安裝。與相鄰閥門、彎道等距離不小于1DN。
3、臥式安裝時,為了改善管道受力狀況,當閥門口徑大于900mm時,可設置支架或基礎。
主要技術參數
公稱通徑 | DN150~DN1600mm |
公稱壓力 | 0.6~2.5MPa |
適用溫度 | 0~80℃ |
適用介質 | 清水、污水、原水、油品等 |
密封性能 | 符合GB/T13927-92標準 |
主要連接外形尺寸
公稱通徑 DN | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 |
L | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | 1015 | 1080 | 1300 |
