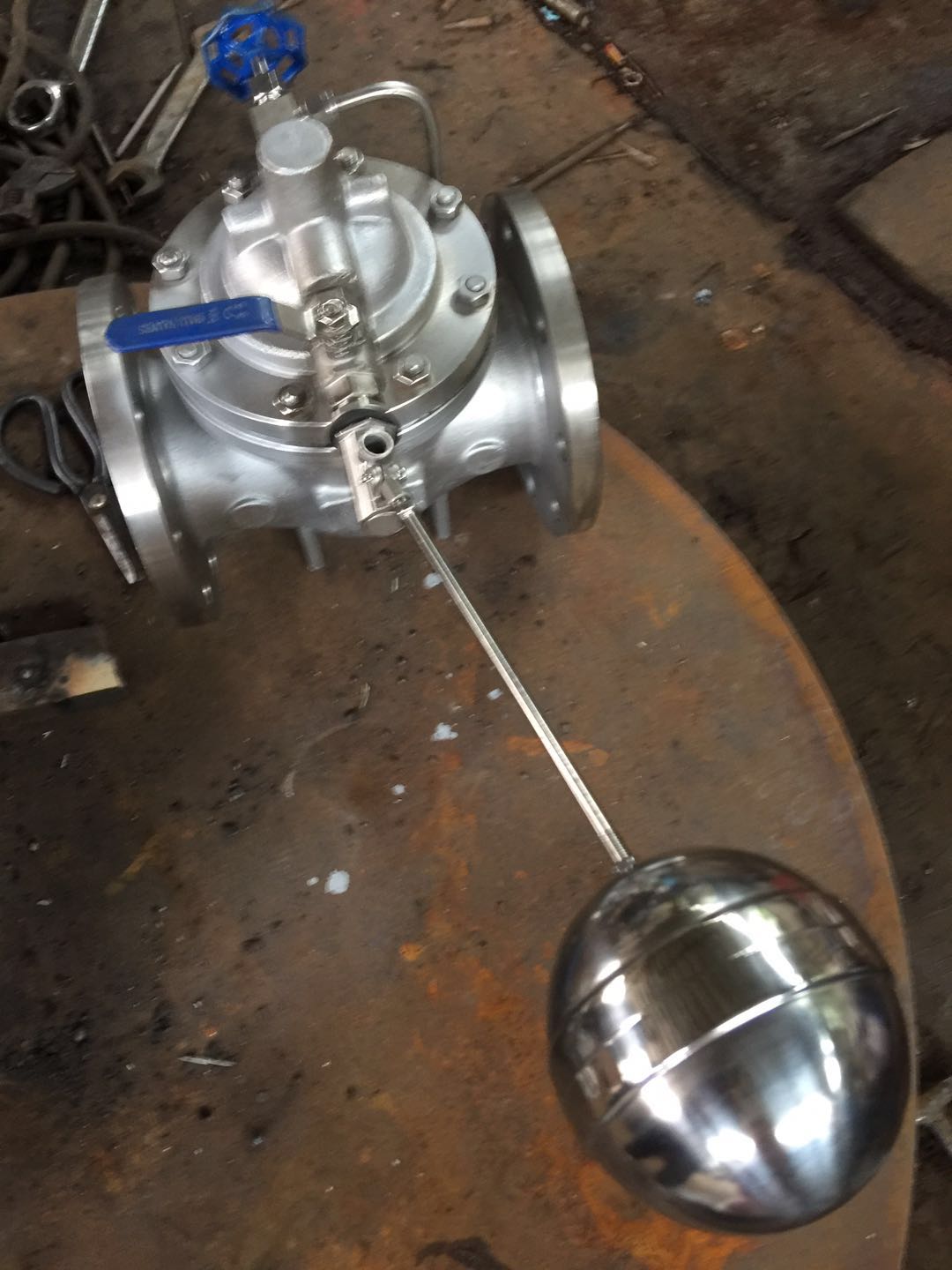

100X-16P不銹鋼遙控浮球閥



  • 產品參數

100X遙控浮球閥

100X遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥同浮球開關控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;100X型遙控浮球閥可隨水地池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠、使用壽命長。


 100X遙控浮球閥工作原理
  當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。
  當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

 100X遙控浮球閥的組成特點
  1、遙控浮球閥是由一種液位自動控制閥門,利用控制回路中浮球閥的開啟和磁閉來控制主閥的開啟和關閉,從而達到設定液位控制的閥門。
  2、遙控浮球組應由以下組件組成 (沿水流方向) :
  A、控制閥 (閘閥或蝶閥);
  B、過濾器;
  C、遙控浮球閥。
  注:a、如介質較為潔凈時,可用主閥導管系統內微型過濾器代替管道過濾器。
  b、安裝現場,應有拆卸過濾器的空間。
  3、當生活、生產、消防給水系統的水池(箱)其進水管公稱直徑大于或等于50mm時宜設置遙控浮球閥。
  4、遙控浮球的公稱通徑應與管路公稱直徑相同。
  5、遙控浮球閥前應設置過濾器,過濾器應符合下列規定:
  A、濾網材料應有足夠強度和剛度,宜采用不銹鋼和銅制作;濾網孔口水流總面積應為管道截面積的1。5~2倍,孔數應為20~60目。
  B、應便于清污。

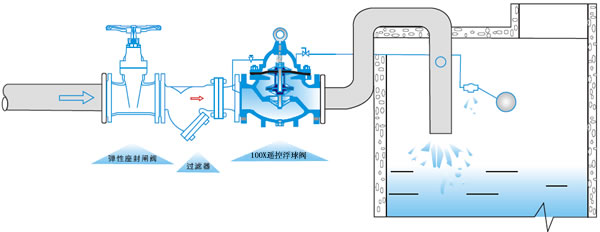

  6、遙控浮球閥應設置在水池或水箱的進水管道上,宜水平安裝,閥蓋朝上。其控制導管與浮球設置應符合以下要求:
  A、遙控浮球閥控制導管應充分固定在水池或水箱上,控制導管總長度宜下超過8cm,浮球中心應距進水口1cm以外或進水管應采取消波裝置。
  B、同一水池或水箱內高出溢流水位以上部位應有防止回流污染破壞虹吸現象的通氣孔,孔徑10mm,孔中心與溢流水位高度應符合下表的規定。
  7、遙控浮球閥出水管在水池或水箱內宜采用淹沒出流方式,以減上水流噪聲。管口應低于最低水位,但距水池或水箱的應不小于50mm。
  8、遙控浮球閥緊靠水池或水箱壁安裝。
  9、遙控浮球閥出水管為金屬管或復合管時,在水池或水箱內管外壁應采取防腐蝕措施。
  遙控浮球閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣泛采用的一種新型閥門,本類閥門在管道中一般應當水平安裝。

  100X遙控浮球閥的優點
  1、緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
  2、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
  3、流體阻力小,其阻力系數與同長度的管段相等。
  4、結構簡單、體積小、重量輕。
  5、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
  6、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
  7、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
  8、不能用作節流。
  9、要留有閥柄旋轉的位置。
  10、帶傳動機構的球閥應直立安裝。
  靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。


 100X遙控浮球閥的運行過程
  1、開啟過程
  1)、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
  2)、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
  3)、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
  4)、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
  2、關閉過程
  1)、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
  2)、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
  3)、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
  4)、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。


 100X遙控浮球閥的結構特點
  1、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
  2、低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
  3、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
  4、密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
  5、上裝式結構。對裝在管道上的水利控制閥閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
  6、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。

  100X遙控浮球閥的主要技術參數

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

調壓范圍(MPa)

緩閉時間(S)

最低動作壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0.09-0.8

3-60
(可調)

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4





2.5

3.75

2.75

0.2-2.0





主要零件材料:

零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金

密封圈 O型圈

丁晴橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼

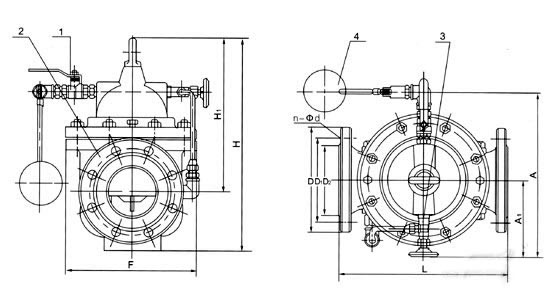

100X遙控浮球閥連接尺寸:

DN

L

A

A1

H

H1

F

D mm

D1 mm

D2 mm

n-Φd









mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5


20

180

262

130

212

179

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

262

130

212

179

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

262

130

212

179

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

280

139

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

280

139

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

284

141

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

292

145

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

330

164

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

340

169

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

350

174

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

392

195

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

442

220

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

472

235

905

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

532

265

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

582

290

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

632

320

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

682

350

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

762

390

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

832

420

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

932

470

1640

975

1050

1015

1025

1085

960

950

990

905

905

928

24-33

24-39

24-48
