產品概述
100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥同浮球開關控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;100X隔膜式遙控浮球閥可隨水地池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠、強度高、動作靈活。適用于45mm口徑以下的管道,DN500mm口徑以上的建議使用活塞式。
安裝示意圖

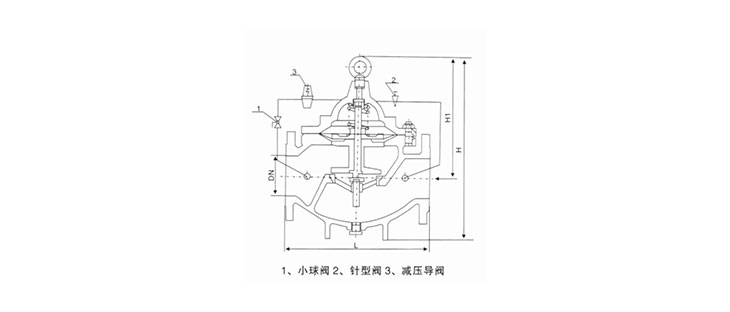

主要連接外形尺寸
DN | L | H1 | H |
50 | 200 | 210 | 265 |
65 | 220 | 215 | 310 |
80 | 240 | 245 | 350 |
100 | 265 | 305 | 460 |
125 | 290 | 365 | 520 |
150 | 330 | 415 | 570 |
200 | 385 | 510 | 840 |
250 | 480 | 560 | 890 |
300 | 540 | 658 | 1030 |
350 | 600 | 696 | 1090 |
400 | 690 | 735 | 1150 |
450 | 730 | 735 | 1150 |
500 | 780 | 750 | 1110 |
600 | 860 | 850 | 1286 |
