300X緩閉式止回閥



  • 產品參數

產品概述

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可使主閥得到最佳的開啟或關閉速度。選用300X緩閉止回閥可以防止水鍾水擊的產生,以達到緩閉消聲的效果。當閥門從進口端給水時,水通過微型過濾器、針閥、單向閥進入主閥控制室,再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度,即主閥控制室的排水速度大于進水速度,因此控制室壓力降低,作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時,若下游水開始回流,一部分回流水經球閥進入主控制室,由于單向閥作用,回流水不能從主控制室流出,引起主控制室逐漸升壓,緩緩關閉主閥。該閥利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。此閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

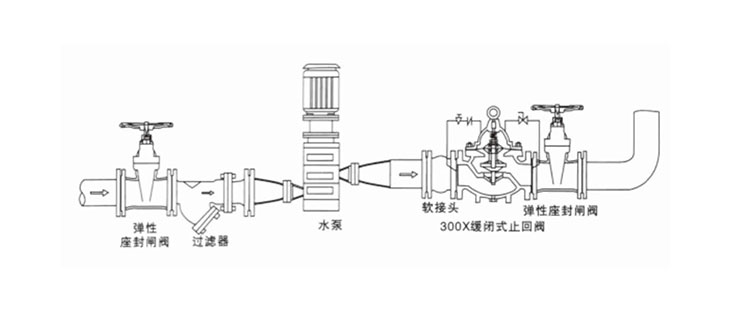

安裝示意圖

主要連接外形尺寸

公稱通徑
     DN(mm)
尺寸
H1  H  A1  A  F
50200137225210320168
65220145270215330180
80240178289220330210
100265232375230410284
125290286420245420310
150330318450260420370
200385413722280430463
250480502769300450525
300540600906320460625
3506006281480340470705
4006906771027360480778
4507306771027380480778
5007807501110410780690
6008608501286456888785
