產品概述
700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時,先由進口壓使主閥關閉90%后,水泵停止運轉。剩余10%由回水關閉,可防止水錘現象發生。
其工作原理:當水泵工作閥門向下游供水時,電磁導閥全開,針閥調至適當開度,上游水經針閥、單向閥進入主閥控制室,經電磁導閥流出,此時主閥控制室的壓力保持主閥處于合適的開度,保持下游正常供水。當水泵停止工作時,電磁導閥先關閉,主閥控制室停止排水,控制室壓力升高,主閥開始關閉。當關閉至90%時,主閥上部行程開關輸出停泵信號,水泵停止運轉。此時下游回水經單向閥進入主閥控制室,控制室壓力升高,主閥被關閉。該閥利用電磁導閥控制,不需要其它裝置和能源。節約能源,保養簡便,停泵平穩。被廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

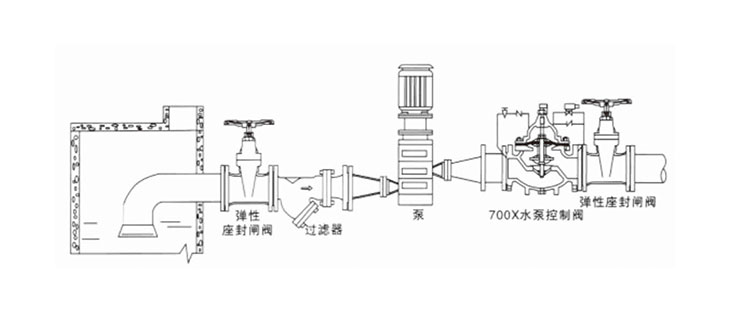

安裝示意圖

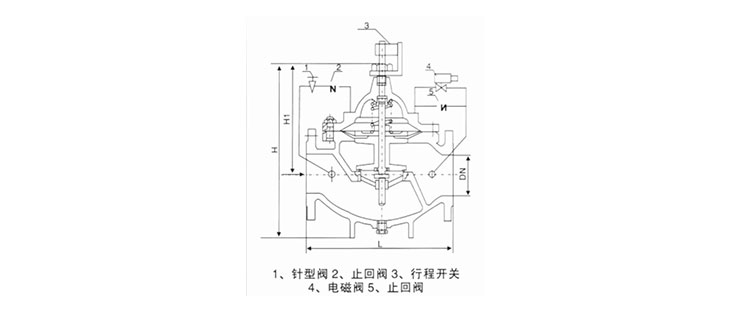

主要連接外形尺寸
公稱通徑 DN(mm) | 尺寸 | |||
L | H1 | H | F1 | |
50 | 200 | 300 | 395 | 155 |
65 | 220 | 288 | 385 | 165 |
80 | 240 | 310 | 420 | 175 |
100 | 265 | 340 | 500 | 195 |
125 | 290 | 380 | 540 | 220 |
150 | 330 | 410 | 575 | 230 |
200 | 385 | 440 | 665 | 255 |
250 | 480 | 460 | 720 | 300 |
300 | 540 | 480 | 750 | 340 |
350 | 600 | 516 | 830 | 415 |
400 | 690 | 560 | 900 | 450 |
450 | 730 | 560 | 900 | 450 |
500 | 780 | 750 | 1110 | 410 |
600 | 860 | 850 | 1286 | 456 |
