產品概述
800X壓差平衡閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室,對壓力變化信號進行比較,輸出主閥開度信號,控制主閥開度,從而控制主閥的進出口壓差在設定值上。
其工作原理:當主閥進出口間壓差變化時,接管A與接管B間壓差發生變化,此壓差通過接管作用于導閥膜片兩側,改變導閥的開度。壓差大時導閥開度大,控制室通過C管的下泄水量增大,主閥控制室壓壓力下降,主閥開度增大,主閥進出口間壓差變小。反之,若主閥進出口間壓差變小,則導閥開度變小,主閥控制室壓力上升,推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。本產品利用水力自力控制,不需要其它裝置和能源,保養簡便。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

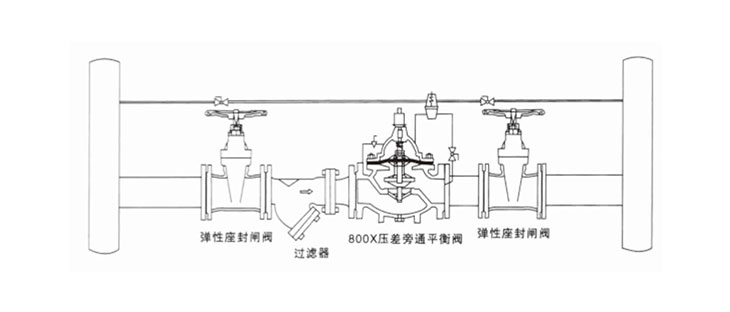

安裝示意圖

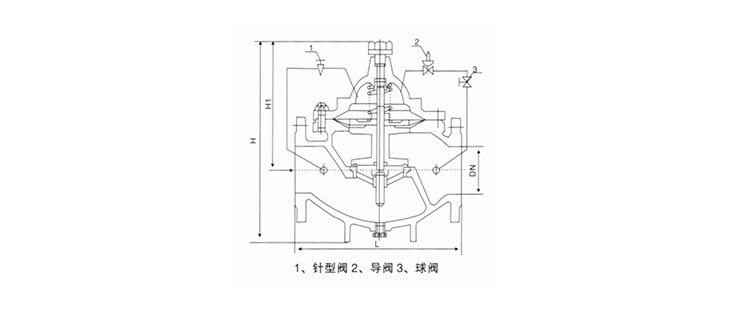

主要連接外形尺寸
公稱通徑 DN(mm) | L | H | D1 | D2 | Z-φd | |||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 200 | 160 | 165 | 165 | 125 | 125 | 4-19 | 4-19 |
65 | 220 | 180 | 185 | 185 | 145 | 145 | 4-19 | 4-19 |
80 | 240 | 200 | 200 | 200 | 160 | 160 | 8-19 | 8-19 |
100 | 265 | 270 | 220 | 220 | 180 | 180 | 8-19 | 8-19 |
125 | 290 | 310 | 250 | 250 | 210 | 210 | 8-19 | 8-19 |
150 | 330 | 320 | 285 | 285 | 240 | 240 | 8-23 | 8-23 |
200 | 385 | 370 | 340 | 340 | 295 | 295 | 8-23 | 12-23 |
250 | 480 | 430 | 405 | 405 | 350 | 355 | 12-23 | 12-28 |
300 | 540 | 480 | 460 | 460 | 400 | 410 | 12-23 | 12-28 |
350 | 600 | 625 | 520 | 520 | 460 | 470 | 16-28 | 16-28 |
400 | 690 | 580 | 580 | 580 | 515 | 525 | 16-28 | 16-31 |
450 | 730 | 635 | 640 | 640 | 565 | 585 | 20-28 | 20-31 |
500 | 780 | 690 | 715 | 715 | 620 | 650 | 20-28 | 20-34 |
600 | 860 | 830 | 810 | 840 | 725 | 770 | 20-31 | 20-37 |
