HH44X微阻緩閉止回閥



  • 產品參數

產品概述

HH44X微阻緩閉止回閥用于給排水管道,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著,流體阻力小,水錘消除機構設計新穎,密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

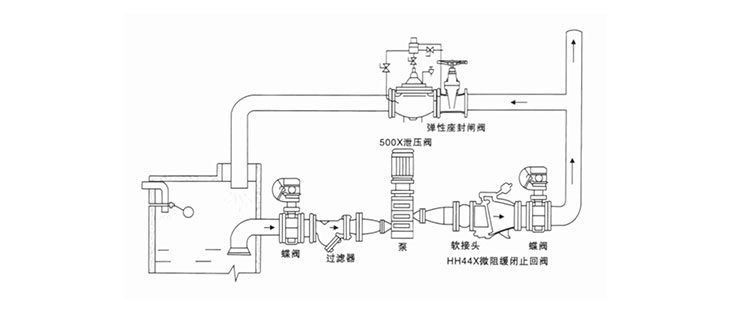

安裝示意圖


主要技術參數

公稱壓力  1.0~2.5MPa
公稱通徑   40~800mm
適用介質   水、弱腐蝕性液體
適用溫度   0~80℃(如需要,可達200℃)
法蘭標準   GB/T 17241.6、GB/T 9113
試驗標準   GB/T 13927、API 598


主要零部件材料

零件名稱材料
閥體、閥蓋灰鑄鐵、鑄鋼
閥瓣鋼板、橡膠組合件
閥軸不銹鋼

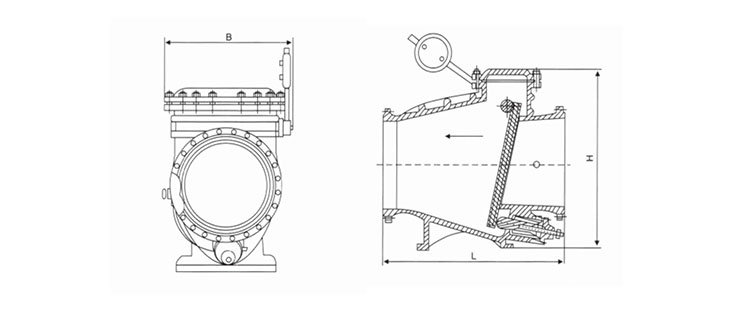

主要連接外形尺寸

公稱壓力
     PN(MPa)
公稱通徑尺寸
公稱通徑
   DN(mm)
尺寸
DN(mm)LBLB
1.0

1.6

2.5
40200300220300700730580
50230300270350800820630
65290320290400900920700
803103543004501000950800
10035035032050011001100900
12540038034060013001200990
150480500410700140015501120
200500580450800150017001300
250600670550
