JM744X、JM644X快開排泥閥



  • 產品參數

產品概述

JM744X/JM644XB隔膜式液壓、氣動快開排泥閥,是一種由液壓源或氣動源執行機構的角型截?cái)囝愰y門。通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室,接通液壓或氣動源。采用電動或手動二位四通換向閥控制,實現快速排泥。該閥將隔膜代替活塞,無運動摩擦,更適用于泥漿等顆粒介質,大大提高了閥門的使用壽命。

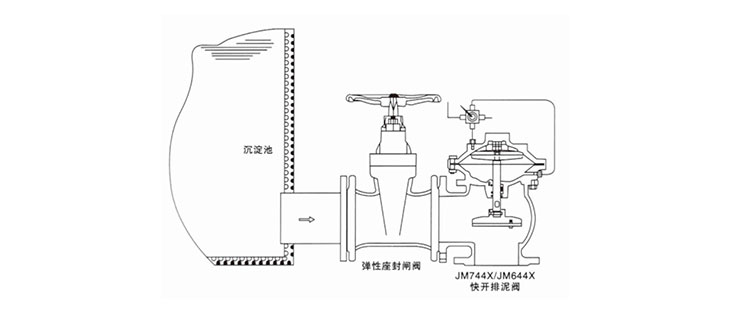

安裝示意圖


主要技術參數


公稱壓力0.6Mpa、1.0Mpa
公稱通徑100-400mm
最新驅動壓力0.15MPa
適用介質水、污水
驅動介質清水、氣
適用溫度0-80℃
法蘭標準GB/T17241.6   GB/T 9113
試驗標準GB/T 13927   API 598



主要零部件材料

零件名稱閥體、閥蓋膜片壓板、閥盤閥桿膜片
材料鑄鐵、球鐵、碳鋼球鐵、青銅不銹鋼尼龍強化橡膠

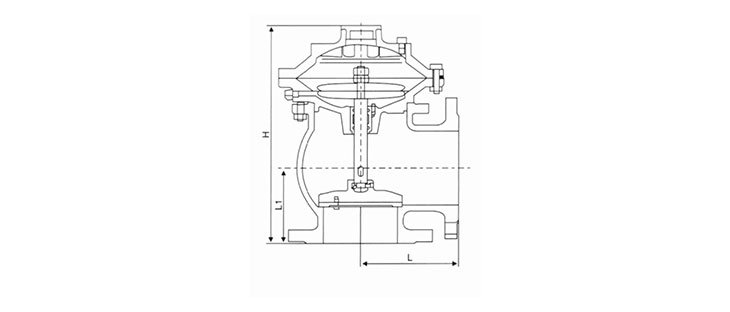

主要連接外形尺寸

公稱通徑尺寸接管螺紋G閥桿材質
DN( mm)HL1L2
804801351251 /2"不銹鋼
1005001451251/2"不銹鋼
1506201751451/2"不銹鋼
2007352251851/2"不銹鋼
2508052602051/2"不銹鋼
3009402802453/4"不銹鋼
35011003052703/4"不銹鋼
40012003403101"不銹鋼
