產品概述

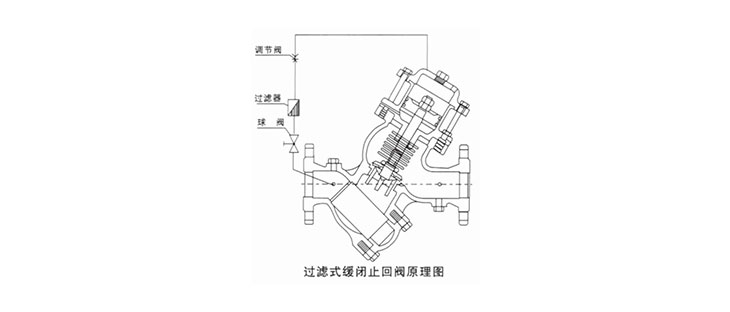

YQ98004過濾活塞式止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。當水泵開啟時,水通過導管進入中腔,推動活塞上升,主閥開關。當水泵停止工作時,活塞在回水壓力下降,由于進口處針型閥比出口球閥流量小,因此活塞緩慢下降,主閥也隨之緩慢關閉。我們公司生產的YQ98004過濾活塞式止回閥平穩可靠,消除壓力余波。

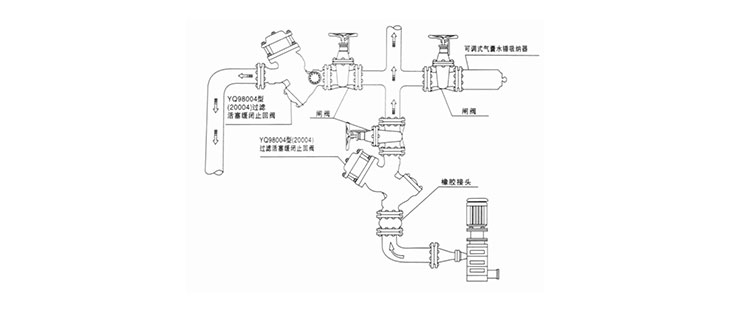

安裝示意圖
主要技術參數
公稱壓力 | 1.0-2.5Mpa |
公稱通徑 | DN50-400mm |
適用介質 | 水、油 |
適用溫度 | 0℃-100℃ |
法蘭標準 | GB/T17241.6 |
試驗標準 | GB/T 13927 |
主要連接外形尺寸
公稱通徑 DN(mm) | L |
50 | 250 |
65 | 280 |
80 | 335 |
100 | 380 |
125 | 425 |
150 | 480 |
200 | 570 |
250 | 650 |
300 | 740 |
350 | 810 |
400 | 860 |
